- Описание
- Тщательный контроль качества на всех этапах производства обеспечивает исключительную надежность электродов TRIPLUX.
- Стекло, из которого изготовлены электроды TRIPLUX, не содержит свинца, что отвечает требованиям безопасности при работе стеклодувов, а также требованиям экологической безопасности.
- Катод электрода изготавливается из специальной шведской стали с низким содержанием серы и фосфора. Сверху катод покрыт чистым никелем и прокален в вакууме во избежание загрязнений.
- Тройная карбонатная активация катода обеспечивает длительное сохранение эмиссионных свойств электрода. Активизируемое вещество - смесь карбонатов Ba, Sr и K с высокой степенью химической чистоты, создает при нагревании на поверхности катода активный оксидный слой, определяющий долговечность электрода.
- Электроды TRIPLUX имеют одинаковый для всех моделей длинный штенгель (длина - 110 мм). Длина штенгеля позволяет, при необходимости, производить повторную отпайку/припайку электрода, а также делать "ловушку" для ртути. Длинный штенгель облегчает присоединение неоновой детали к вакуумному посту.
- Зауженная центральная магистраль "рубашки" электрода, по сравнению с центральной магистралью штенгеля, позволяет управлять глубиной вакуума, а также исключает "тепловой удар" и "удар вакуума" при бомбардинге.
- Керамическое кольцо внутри электрода позволяет сфокусировать разряд заряженных частиц, предотвращает пробой разряда с металлической части электрода через стекло, а также смягчает "тепловой удар" при перепаде температур.
- Слюдяная центровочная шайба предотвращает контакт металлических и керамических частей электрода со стеклом во время бомбардинга или транспортировки.
- Длинная "рубашка" ("юбка") у электродов OL и CL особенно удобна при необходимости прохода электрода через металл и при "прямом" (под углом 180° и 90°) присоединении электрода к неоновой трубке.
- Электроды поставляются в картонных коробках, имеющих плотное "гнездо" для каждого электрода. Упаковка изготовлена из поглощающего влагу материала, не позволяющего проникать мелким частицам, которые могли бы загрязнять электроды. Благодаря этому возможно длительное хранение электродов (не менее 10 лет).
- Модели электродов TRIPLUX*:
-
- пара электродов: OL (без штенгеля) и OLT (со штенгелем) - электроды с длинной "рубашкой" и выполненной из слюды оболочкой катода;
- пара электродов: CS (без штенгеля) и CST (со штенгелем) - электроды с короткой "рубашкой", керамическим кольцом и слюдяной центровочной шайбой.
* "Т" - электрод со штенгелем,
"С" - с керамическим кольцом,
"О" - с оболочкой катода из слюды.
-
Тип
электрода |
Рабочий ток,
мА |

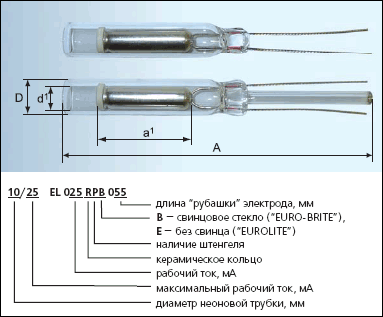

Размеры электрода, мм |
| Стекло |
Катод |
| A |
D |
a1 |
d1 |
| 10/25 |
OL |
25 |
55,0 |
10,0 |
22,0 |
6,3 |
| OLT |
55,0 |
| 12/40 |
CS |
40 |
64,0 |
12,5 |
31,0 |
7,9 |
| CST |
64,0 |
| 15/60 |
CS |
60 |
70,0 |
15,5 |
33,5 |
9,7 |
| CST |
70,0 |
| 18/90 |
CS |
75 |
62,0 |
18,5 |
27,5 |
12,6 |
| CST |
62,0 |
- Упаковка: в коробке - 100 шт.
- Инструкция по работе с электродами
- Начальное давление при бомбардинге: после создания вакуума в трубке без тока до 0,1 мбар, впустить 2-4 мбар (с учетом диаметра) сухого воздуха и начать бомбардинг. Минимальное давление при бомбардинге - 1 мбар. Конечная температура трубки должна быть не ниже 220°С. Цвет цилиндра должен быть красный по всей поверхности.
-
| Тип |
Мощность, mA |
| Начальная |
Максимальная |
| 10/25 |
150 |
300 |
| 12/25 |
150 |
300 |
| 12/40 |
200 |
400 |
| 15/40 |
200 |
400 |
| 15/60 |
250 |
500 |
| 18/75 |
250 |
600 |
| 18/90 |
300 |
700 |
| 18/120 |
350 |
800 |
| 18/150 |
400 |
900 |
|
|
Электроды EURO-BRITE производятся из стекла, содержащего свинец. Стекло, из которого изготовлены электроды EUROLITE, не содержит свинца, что отвечает требованиям безопасности при работе стеклодувов, а также требованиям экологической безопасности.
