Каталог: Системы крепления алюминиевых композитных панелей

Содержание:

Системы крепления алюминиевых композитных панелей


Все элементы подсистем изготовлены из алюминиевого сплава (АД-31).



Профили примыкания к стене (F-образные и др.) (Россия)
наличие
и цены		 запрос
на поставку

Длина профилей - 6 м.



Код Наименование Сечение Вид Длина
профиля, мм		 Ширина
паза, мм		 Другие
размеры, мм
ГТ-08 F-образный
профиль		 Поперечное сечение профиля примыкания к стене ГТ-08 Вид профиля примыкания к стене ГТ-08 6000 3
ГТ-09 F-образный
профиль		 Поперечное сечение профиля примыкания к стене ГТ-09 Вид профиля примыкания к стене ГТ-09 6000 4
ГТ-10 F-образный
профиль		 Поперечное сечение профиля примыкания к стене ГТ-10 Вид профиля примыкания к стене ГТ-10 6000 6
ГТ-11 F-образный
профиль		 Поперечное сечение профиля примыкания к стене ГТ-11 Вид профиля примыкания к стене ГТ-11 6000 8
ГТ-46 Н-образный
соединительный
профиль		 Поперечное сечение профиля примыкания к стене ГТ-46 Вид профиля примыкания к стене ГТ-46 6000 3
ГТ-47 Направляющая Поперечное сечение профиля примыкания к стене ГТ-47 Вид профиля примыкания к стене ГТ-47 6000 4
ГТ-22 Алюминиевый
угол		 Поперечное сечение профиля примыкания к стене ГТ-22 Вид профиля примыкания к стене ГТ-22 6000 - 40 х 40 х 2
ГТ-23 Алюминиевая
труба		 Поперечное сечение профиля примыкания к стене ГТ-23 Вид профиля примыкания к стене ГТ-23 6000 - 40 х 20 х 2




Система алюминиевых профилей для вентилируемых фасадов (Россия)
наличие
и цены		 запрос
на поставку

Панели REYNOBOND и HAIDA позволяют применять современные подсистемы самых различных типов, что расширяет проектные возможности и облегчает монтаж.



Наименование профиля Поперечное сечение Вид профиля Длина профиля, мм
Основная направляющая ГТ-12 Поперечное сечение основной направляющей ГТ-12 Вид профиля основной направляющей ГТ-12 6000
ГТ-052 Поперечное сечение основной направляющей ГТ-052 Вид профиля основной направляющей ГТ-052 6000
Скользящий кронштейн ГТ-32 Поперечное сечение скользящего кронштейна ГТ-32 Вид профиля скользящего кронштейна ГТ-32 50
ГТ-31 Поперечное сечение скользящего кронштейна ГТ-31 Вид профиля скользящего кронштейна ГТ-31 50
Стеновой кронштейн ГТ-041 Поперечное сечение стенового кронштейна ГТ-041 Вид профиля стенового кронштейна ГТ-041 50
Держатель кассеты* ГТ-07 Поперечное сечение держателя кассеты ГТ-07 Вид профиля держателя кассеты ГТ-07 50
Шайба ГТ-03 Поперечное сечение шайбы ГТ-03 Вид профиля шайбы ГТ-03 30
Защелка ГТ-06 Поперечное сечение защелки ГТ-06 Вид профиля защелки ГТ-06 30

* Высота/ширина/толщина стенки - 25 х 25 х 2 мм.




Системы навески вентилируемых фасадов

Система навески вентилируемых фасадов ГТС-35 / ГТС-35V
под
заказ		 запрос
на поставку

Посмотреть схему монтажа вентилируемых фасадов ГТС-35 можно здесь...

Посмотреть схему монтажа вентилируемых фасадов ГТС-35V можно здесь...



Система навески вентилируемых фасадов ГТС-35
Система навески вентилируемых фасадов ГТС-35 1-1: Вертикальный разрез 2-2: Горизонтальный разрез по стыку кассет 3-3: Горизонтальный разрез по внутреннему углу 4-4: Горизонтальный разрез по наружному углу здания 5-5: Вертикальный разрез по верху окна 5a-5a: Вертикальный разрез по верху окна 6-6: Горизонтальный разрез по окну 7-7: Вертикальный разрез по окну 8-8: Горизонтальный разрез по цоколю 9-9: Горизонтальный разрез по парапету

1-1: Вертикальный разрез

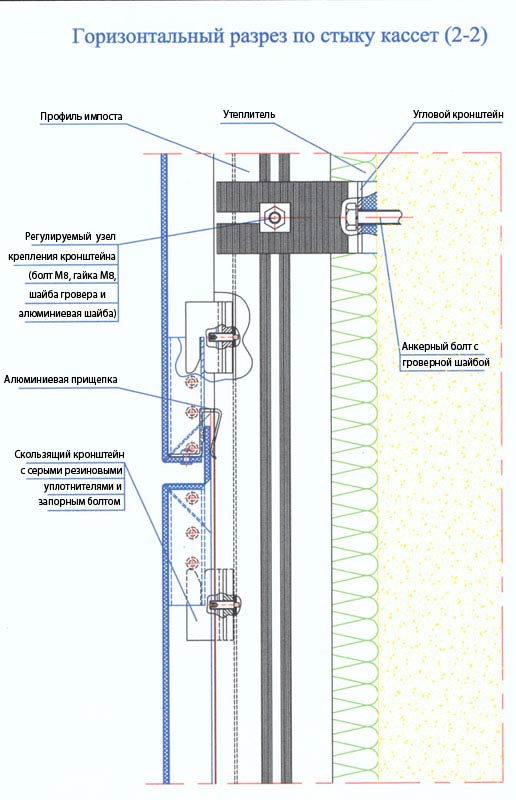

2-2: Горизонтальный разрез по стыку кассет

3-3: Горизонтальный разрез по внутреннему углу

4-4: Горизонтальный разрез по наружному углу здания

5-5: Вертикальный разрез по верху окна

5a-5a: Вертикальный разрез по верху окна

6-6: Горизонтальный разрез по окну

7-7: Вертикальный разрез по окну

8-8: Горизонтальный разрез по цоколю

9-9: Горизонтальный разрез по парапету


Более подробную информацию можно получить на сайте "Современные фасады".





Технические условия и разрешающие документы


Сертификаты
Композитные панели REYNOBOND
Конструкции системы навески панелей для облицовки наружных стен зданий
Конструкция навесной фасадной системы "U-KON" с облицовкой из материала "REYNOBOND"
Изготовление и монтаж вентилируемых фасадов, козырьков, пилонов, навесных потолков...
Технические условия
Конструкции системы навески панелей для облицовки наружных стен зданий
